用开源工具链玩FPGA

从一块iCESugar开发板开始！

2025-11-15

luisleee

引言

用过 FPGA 的朋友大概都被开发工具折磨过吧？用 Altera 家的被 Quartus 折磨，用 Xilinx 家的被 Vivado 折磨。这些集成开发环境动辄几十个 GB，许可证价格昂贵，配置过程一言难尽，代码编写陈腐如世纪初，语法高亮代码补全一塌糊涂，缺少版本控制，引脚设置每次全靠点点点，交互设计反人类，还动辄崩溃卡死，很难知道它里面都在发生着些什么。我可以很明确地指出，这都是封闭带来的弊病。下面我将展示一种能解决以上所有问题的开源路径。

这里发生了什么？

要用开源工具替代它，我们首先要明白闭源的工具都做了些什么。当你点击编译按钮时，那个几十 GB 的庞然大物在背后表演了这样一场戏法：

• 逻辑综合：Verilog 代码首先被解析成抽象语法树，然后被翻译成由基本逻辑单元（LUT、触发器、RAM 等）组成的网表。在这个过程中，编译器会进行一些初步的优化——合并常数、消除冗余逻辑、重新组织电路结构。
• 布线：布局工具将网表中的逻辑单元映射到 FPGA 芯片的实际物理位置上，布线工具则用芯片内的连线资源将这些单元连接起来。
• 位流生成：布局布线后的网表被转换成 FPGA 能够理解的配置比特流。这个格式通常是严格保密的。
• 烧录：把位流通过烧录器接口，烧录进芯片。

开源工具链

幸运的是，我们有一套完整的开源工具链来完成这一流程。

yosys 是一款强大的开源综合工具，能够高效地将 Verilog 代码转换为门级网表，并进行可观的优化。

布局布线上，目前最有希望的项目是 nextpnr。它是一个可移植的、框架性的布局布线工具，其强大之处在于它通过不同的“芯片数据库”来支持多种 FPGA 架构。nextpnr 可以与 yosys无缝衔接，构成 yosys + nextpnr 的核心开源流程。

而位流生成这一步，就比较无计可施了。这一步需要针对特定FPGA芯片进行反向工程或与厂商合作。开源社区已经为一些 FPGA（主要是 Lattice 的某些型号和早期的 Xilinx 芯片）成功破解了位流格式，并开发出了相应的生成工具。

最著名的是 Cliff Wolf 发起的 icestorm 项目，它率先逆向工程了 Lattice iCE40 系列 FPGA 的位流格式，并提供了一整套工具（包括位流生成器 icepack ），为整个开源 FPGA 工具链生态点燃了星星之火。在 iCE40 成功的基础上，社区又催生出了针对更强大芯片的项目：

• Project Trellis: 支持 Lattice 的 ECP5 系列 FPGA ，使得开源工具链能够用于更大规模的设计。
• Project X-Ray: 目标直指 Xilinx 的 7 系列 FPGA，这是业界使用极其广泛的一个系列，其开源支持意义重大。

因此，虽然位流生成这一步壁垒最高，但开源社区正采用“农村包围城市”的策略，从结构相对简单、文档偶尔泄露的低端芯片入手，逐步向中高端芯片推进。这套 yosys + nextpnr + 芯片专属位流工具 的开源组合，已经能够让开发者在不依赖厂商闭源软件的情况下，完全自主地实现从代码到芯片配置的完整流程。这不仅降低了开发门槛和成本，更重要的是，它将 FPGA 开发的底层控制权交还给了工程师。

至于烧录，就非常简单了。烧录器通常支持 JTAG、DAPLink 和 UART 等通用接口，并有成熟的开源软件支持，例如功能强大的 openocd, openFPGALoader 等。

至此一套完整的开源 FPGA 工具链就成型了。这些工具都不是紧耦合的，我们之后可以轻松地享受版本控制和代码高亮补全功能带来的便利，同时也可以用 make 等工具任意掌控构建的细节。

介绍 Lattice iCE40 和 iCESugar 开发板

而我们今天的主角就是最最最入门的一颗 FPGA 芯片：Lattice iCE40。

Lattice iCE40 是 Lattice Semi 公司推出的一系列超低功耗、非易失性的 FPGA。它们因其低成本、丰富的封装选择和活跃的开源工具链支持，在嵌入式系统、消费电子和物联网设备等领域应用广泛。

主要特性包括：

• 灵活的逻辑资源：根据型号不同，可提供从384到7,680个查找表（LUT4）的逻辑单元。
• 超低功耗：基于40纳米低功耗工艺，待机功耗可低至21微安，非常适合电池供电设备。
• 丰富的I/O能力：支持多种I/O接口标准，如LVCMOS、LVDS等，部分型号I/O数量超过200个。
• 嵌入式资源：集成块RAM（最高128 Kbits）、相位锁相环（PLL）以及高电流LED驱动器（部分型号）。
• 灵活的配置方式：可通过SPI接口或利用片内非易失性配置存储器（NVCM）进行配置。

它对我这个教程的最大优点是：简单便宜，可以使用完全开源的工具链。同时市场上有很多比较成熟的适合初学者的开源开发板。国外社区有 icebreaker，icestick 等优秀的开源开发板，也有各种开源 FPGA 项目，例如 PicoRV32、litex 等。但国内社区的相关工作是非常少的，目前我只见到了 iCESugar 开发板这一株独苗。

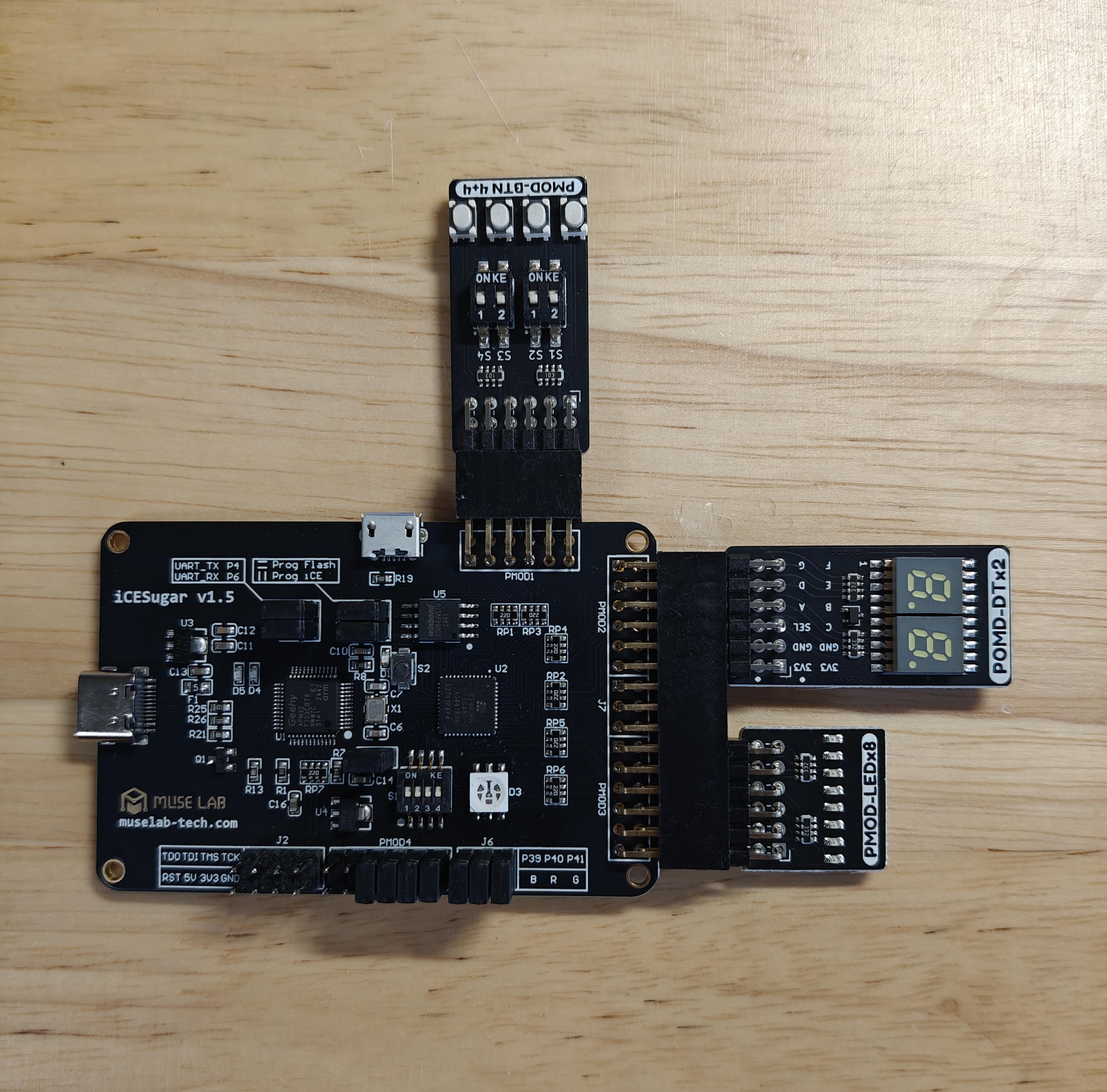

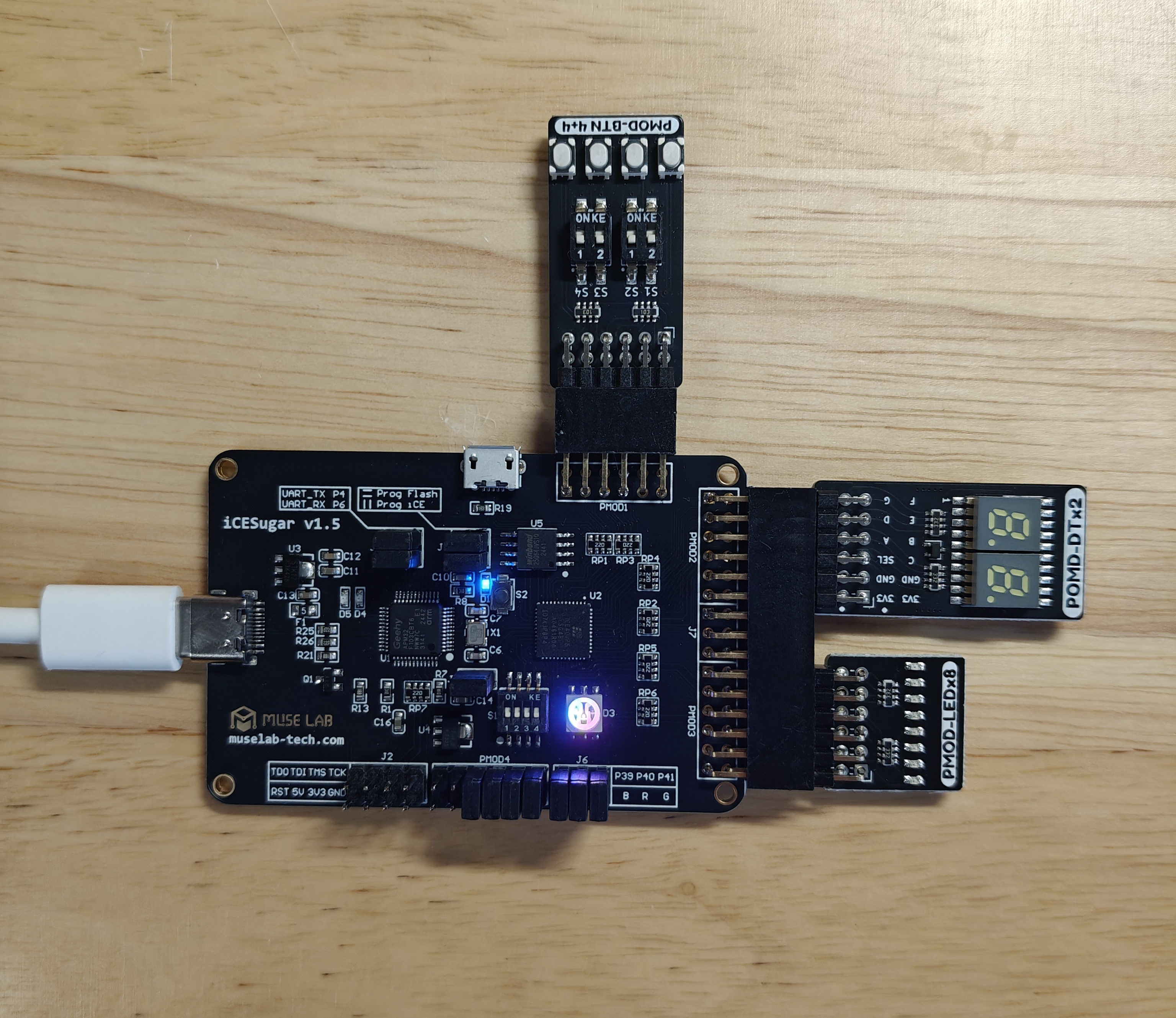

iCESugar 板载 Lattice iCE40UP5K，提供 5280 个逻辑单元，对于学习研究相当足够。 而且它的板载资源相当丰富，包括 RGB LED、按钮、SPI Flash 存储以及大量的 I/O 引脚，方便连接外设和扩展功能，可以直接用 PMOD 连接，非常方便。

而且它有一个非常友好的调试器，名为 iCELink，基于 DAPLink，支持拖拽烧录。只需将 FPGA 综合出的配置文件拖动到名为 iCELink 的 U 盘就可以了，非常方便。

本人花 168 块钱全款拿下了它。

一个例子

现在问题只剩一个了：我要怎么用这些开源工具呢，我要怎么配置它呢？

首先我们先把所有所需的工具安装好。我这里用的是 Archlinux, 所以都可以在软件包仓库内找到。在其他系统上，就可能需要从源码编译了。

Archlinux 上可以直接完成安装：

sudo pacman -S yosys nextpnr-git icestorm

对于其他系统，我在下面给出源码的 Git 仓库：

• https://github.com/YosysHQ/yosys
• https://github.com/YosysHQ/icestorm
• https://github.com/YosysHQ/nextpnr

为了简单直观，我们用 iCESugar 开发板上的 RGB LED 做演示，写一个循环轮换灯的例子。事实上这是开发板的官方示例之一。

module leds(input clk, output LED_R, output LED_G, output LED_B);
   reg [25:0] counter;

   assign LED_R = ~counter[23];
   assign LED_G = ~counter[24];
   assign LED_B = ~counter[25];

   initial begin
      counter = 0;
   end

   always @(posedge clk)
   begin
      counter <= counter + 1;
   end
endmodule

在编写完 Verilog 之后，保存为leds.v，就可以用 yosys 综合，输出网表的 json 文件了：

yosys -p "synth_ice40 -top led -json leds.json" leds.v

-p后面的是综合的具体命令：对 iCE40 进行综合，顶级模块名称为 leds, 输出到 leds.json，所用到的源文件为 leds.v。

对于多个文件的项目，只需要把源文件追加到命令后面即可。

下一步是用 nextpnr 进行布线。这里涉及到一个问题：我们需要配置我们的顶级模块连接的引脚具体是 FPGA 的哪个引脚。我们这里是通过一个 pcf 物理约束描述文件来告诉 nextpnr 你的 Verilog 代码中的顶层模块接口应该对应到 FPGA 芯片的哪个物理引脚上。完整的引脚与外设的对应关系需要具体查阅开发板的电路图和手册。

我在这里给出我这里用到的引脚配置，保存为 constraints.pcf：

# For the iCESugar Board (iCE40UP5K-QFN48)

set_io LED_G 41
set_io LED_R 40
set_io LED_B 39

set_io clk   35

这个文件的格式很简单可读，也很容易管理。和刚才生成的网表放在一起，就可以布线了：

nextpnr-ice40 --json leds.json --pcf constraints.pcf --asc leds.asc

leds.asc 即为输出的布线文件。它是一个纯文本文件，打开可以看到它长这个样子，我把它的一部分贴上来：

.io_tile 1 0
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000
000000000000000000

这其实就是 nextpnr 对每一个逻辑开关的配置情况。最后还需要通过 icepack 把它转化成 FPGA 可读的二进制位流：

icepack leds.asc leds.bin

生成的 leds.bin 就可以直接烧录了。我们这块开发板在连接上电脑之后，直接把文件拖拽进去就可以了。

这套工具还有对设计进行静态时序性能分析的功能。一个简单的示例如下：

icetime -d up5k leds.asc

它会给出这样的输出，计算线路时延，给出该设计理论上能达到的最高时钟频率。

// Reading input .asc file..
// Reading 5k chipdb file..
// Creating timing netlist..

icetime topological timing analysis report
==========================================

Report for critical path:
-------------------------
【省略】

Total number of logic levels: 26
Total path delay: 13.45 ns (74.35 MHz)

我相信至此读者对这套工具链一定有了一点了解了。但是每次构建都这样运行一遍命令肯定很麻烦，所以我在这里提供一个 makefile 供参考：

DEVICE = up5k
PACKAGE = sg48
TOP = leds

SOURCES = src/leds.v
PCF = constraints/icesugar.pcf

BUILD_DIR = build

$(shell mkdir -p $(BUILD_DIR))

build: $(BUILD_DIR)/$(TOP).bin

$(BUILD_DIR)/$(TOP).json: $(SOURCES)
	yosys -p "synth_ice40 -top $(TOP) -json $@" $(SOURCES)

$(BUILD_DIR)/$(TOP).asc: $(BUILD_DIR)/$(TOP).json $(PCF)
	nextpnr-ice40 --$(DEVICE) --package $(PACKAGE) --json $< --pcf $(PCF) --asc $@

$(BUILD_DIR)/$(TOP).bin: $(BUILD_DIR)/$(TOP).asc
	icepack $< $@

clean:
	rm -rf $(BUILD_DIR)

.PHONY: build clean

我的代码可以在这里找到。

结语

更多关于开发板的资料和更多示例可以在这里找到。作者还发布了 nano 和 pro 版本的开发板，感兴趣的朋友可以了解一下。

如果想要不烧录就对代码进行测试，可以编写 Test Bench ，并使用 Icarus Verilog 并进行仿真。具体使用可以参照这里。

前面也提到了，这块开发板的性能是相当不错的，我们可以在它上面运行各种 SoC，把它变成一台可定制的微型电脑。这对喜欢计算机和数字逻辑设计的朋友来说是非常有吸引力的。开发板的作者有一篇很好的博客，感兴趣的朋友可以了解一下。

以上的内容非常基础，但是包含了你所需要的几乎一切基本工具。这条工具链虽然在对超大规模、高性能设计的优化效果和易用性上，与成熟的商业软件尚有差距，但它代表了一种根本性的转变：我们将设计的控制权从黑盒中夺回，放到了阳光之下。它不仅是可用的工具，更是可审计、可学习、可修改的开放知识体系。对于教育、研究、定制化开发和安全关键领域而言，这种透明性和自主性具有无可替代的价值。

不过仍然很遗憾，虽然对 Lattice iCE40 和 ECP5 系列的支持已经比较成熟，但对于其他厂商的新型 FPGA 芯片，支持往往滞后或尚未覆盖。这仍然是一个有待社区探索的课题。
